產品簡介：

JL1216多功能用電檢查儀是我公司開發、研制的集電參量測量、電能表檢測、接線判斷高壓CT變比測試為一體的高精度測試儀器。該儀器配以高精度、高線性度的電壓互感器和鉗形電流互感器（支持柔性鉗），使儀器對各種參量的測量精度很高，同時現場接線簡便，無需斷開電流回路即可直接接入。

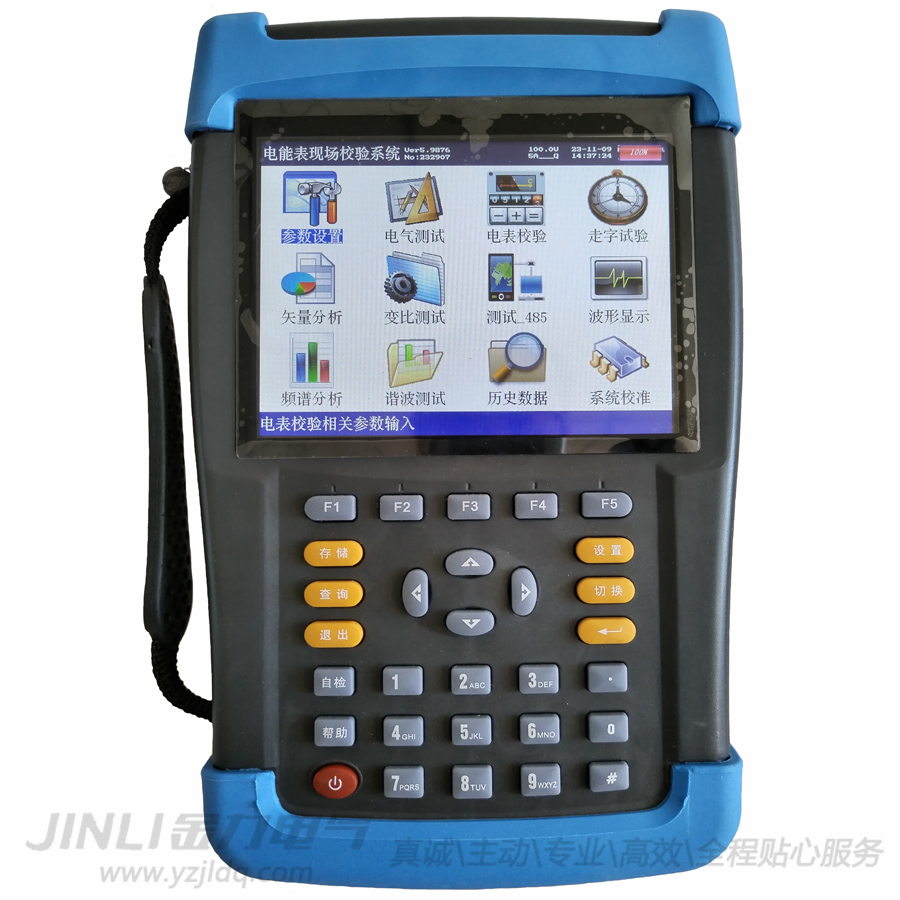

該儀器采用大屏幕彩色液晶作為顯示器，全中文圖形化操作界面并配有漢字提示信息、多參量顯示的液晶顯示界面，人機對話界面友好，向量圖顯示及接線判斷為檢查電路的正確性提供了可靠的依據。全觸摸式導電硅膠鍵盤操作方式，操作手感好，簡便易學。儀器內置大容量掉電不丟失數據存儲器，可將現場校驗數據保存下來，zui多可存儲1000組現場校驗結果，可提供后臺微機管理軟件，將結果上傳至計算機，實現微機化管理。

JL1216多功能用電檢查儀采用本公司獨立設計開模制造的工程塑料外殼，儀表外形美觀、實用。現場測試操作方便。

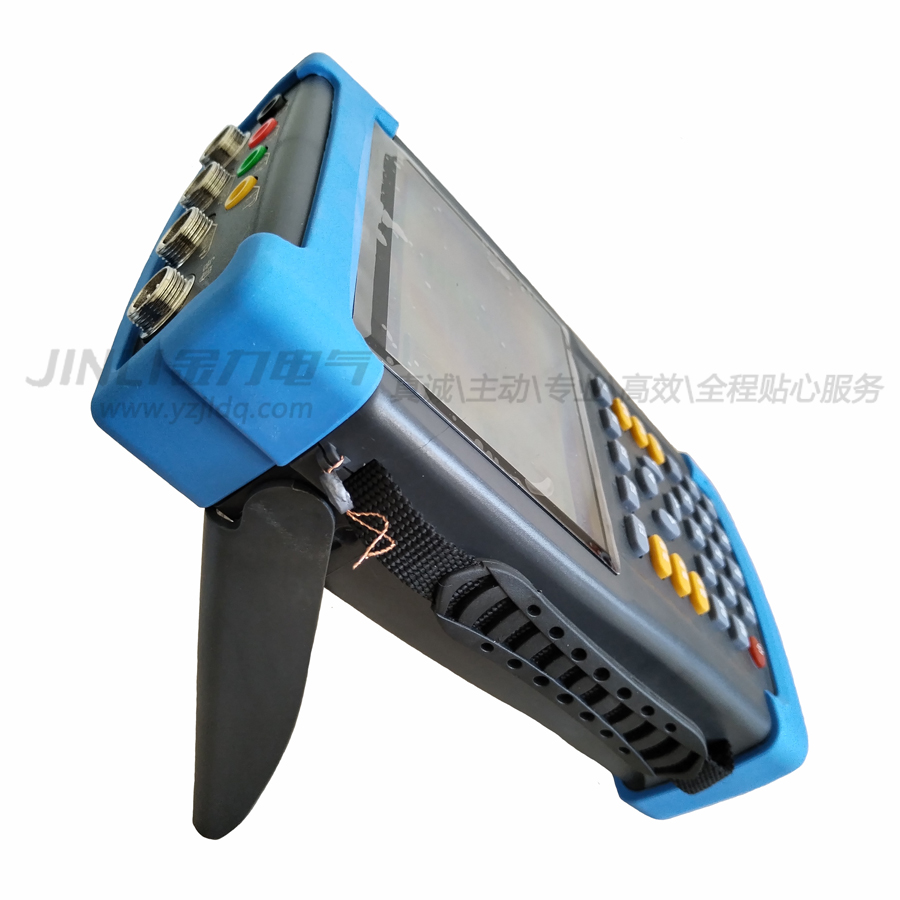

本機操作時中可以打開后部的支架放在桌面使用，亦可手持操作使用。為方便手持操作，本機可增加固定手持操作的緊固帶。手持操作時可以將手固定在儀器的左側，保證了手持操作的方便靈活。

產品特性：

  ◆  儀器是集電能表校驗、電參量測試和檢測電網中發生波形畸變、電壓波動和三相不平衡等電能質量問題為一體的高精度測試儀器。

  ◆  不停電、不改變計量回路、不打開計量設備情況下，在線實負荷檢測計量設備的綜合誤差。

  ◆  精確測量電壓，電流，有功功率，無功功率，相角，功率因數，頻率等多種電參量，從而計算出測試設備回路的測量誤差。

  ◆  可顯示被測電壓和電流的矢量圖，用戶可以通過分析矢量圖得出計量設備接線的正確與否。同時，在三相三線接線方式時，可自動判斷48種接線方式；追補電量自動計算功能，方便使用人員對接線有問題的用戶計算追補電量。

  ◆  電流回路使用鉗形互感器進行測量，操作人員無須斷開電流回路，就可以方便、AQ的進行測量。

  ◆  可校驗電壓表、電流表、功率表、相位表等指示儀表以及三相三線、三相四線、單相的1A、5A的各種有功和無功電能表。

  ◆  可采用光電、手動、脈沖等方式進行電能表校驗。

  ◆  具備兩路脈沖采集電路，可同時校驗主副表的誤差。

  ◆  可統計被測電能表的標準偏差估計值。

  ◆  配備高壓鉗形電流互感器，可以在線檢測35kV及以下電壓等級的電流互感器的變比。

  ◆  可進行走字試驗，對電能表記度器的指示功能進行檢測。

  ◆  測量分析公用電網供到用戶端的交流電能質量，其測量分析：頻率偏差、電壓偏差、電壓波動、三相電壓允許不平衡度和電網諧波。

  ◆  可同時顯示三相電壓、電流波形，也可分相單獨顯示。

  ◆  負荷波動監視：測量分析各種用電設備在不同運行狀態下對公用電網電能質量造成的波動。記錄和存儲電壓、電流、有功功率、無功功率、視在功率、頻率、相位等電力參數。

  ◆  電力設備調整及運行過程動態監視，幫助用戶解決電力設備調整及投運過程中出現的問題。

  ◆  測試分析電力系統中無功補償及濾波裝置動態參數并對其功能和技術指標作出定量評價

  ◆  可選配條碼掃描器，對電表的條碼進行自動錄入。

  ◆  選配WIFI(藍牙)模塊，用平板電腦或手機對儀器進行遠程操控（提供安卓和WINDOWS兩種系統APP）。

  ◆  電能表的485通訊接口進行檢測，并能完成現場校驗多功能（智能）電能表的工作需求，可根據電表中已設置的需量周期和滑差的時間對需量進行誤差校驗。

  ◆  具備萬年歷、時鐘功能，實時顯示日期及時間。可在現場校驗的同時保存測試數據和結果，并通過串口上傳至計算機，通過后臺管理軟件（選配件）實現數據微機化管理。

  ◆  采用大屏幕進口彩色液晶作為顯示器，中文圖形化操作界面并配有漢字提示信息、多參量顯示的液晶顯示界面，人機對話界面友好

  ◆  體積小、重量輕，便于攜帶，既可用于現場測量，也可用做實驗室的標準設備。

產品參數：

  ◆  輸入特性

             電壓測量范圍：0~450V，57.7V、100V、220V、400V四檔自動切換量程。

             電壓分辨率：0.001V

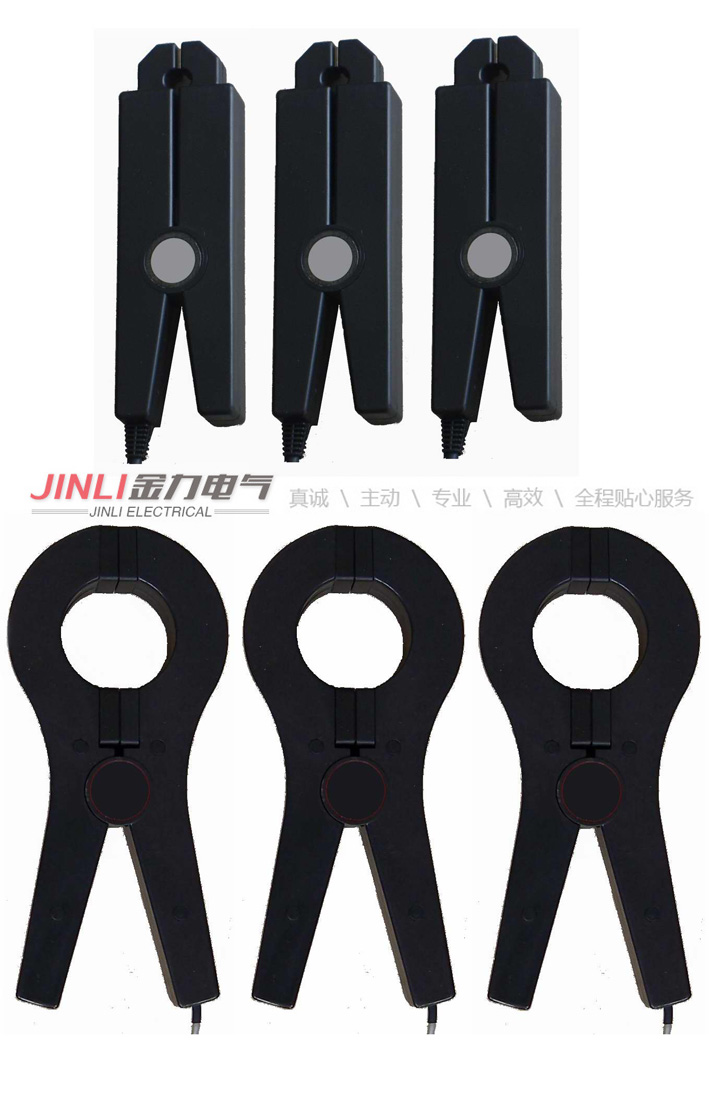

             電流測量范圍：鉗形互感器包括：小鉗（5A、25A兩檔）、中鉗（100A、500A兩檔）、大鉗（400A、2000A兩檔）、柔性鉗（1000A、5000A兩檔）4種。（其中大型鉗表和柔性鉗為選配）

             電流分辨率：0.0001A

             相角測量范圍：0~359.999°分辨率：0.001°

             頻率測量范圍：45~65Hz分辨率：0.001Hz

             高壓鉗表電流量程：500A（選配件）

  ◆  準確度

             計量校驗部分：

             電壓：±0.1%

             電流：鉗形互感器±0.3%

             有功功率：鉗形互感器±0.5%

             無功功率：鉗形互感器±1.0%

             有功電能：鉗形互感器±0.5%

             無功電能：鉗形互感器±1.0%

             頻率：±0.01Hz

             相位：±0.2°

             高壓鉗表電流精度：1%

             高壓鉗表相位精度：1°

3、電能質量

            基波電壓和電流幅值：基波電壓允許誤差≤0.5％F.S.；基波電流允許誤差≤1％F.S.

            基波電壓和電流之間相位差的測量誤差：≤0.5°

            諧波電壓含有率測量誤差：≤0.1％

            諧波電流含有率測量誤差：≤0.2％

            三相電壓不平衡度誤差：≤0.2％

  ◆  工作溫度

            工作溫度：－10℃~ +40℃

  ◆  絕緣

             ⑴、電壓、電流輸入端對機殼的絕緣電阻≥100M?。

             ⑵、工作電源輸入端對外殼之間承受工頻1.5KV（有效值），歷時1分鐘實驗。

  ◆  標準電能脈沖常數

             鉗型互感器常數（FL）：

  ◆  重量：2Kg

  ◆  體積：25cm×16cm×6cm
